| 型 号 | SSR-20WA-S，SSR-40WA-S，SSR-60WA-S | 输
入
参
数 | 供电电压 | 内置 | | 控制信号 | 4-20ma,0-5V,0-10V,10KΩ电位器 | | 控制电流 | 4-20mA 输出阻抗：250Ω | 手动电位器阻值 | 10KΩ | 输
出
参
数 | 负载电压 | 0-220VAC,0-380VAC | 额定工作电流 | 20A.40A.60A | | 通态压降 | 1.5V | 最小导通电流 | 50mA | 断态漏电流 | 小于10mA | 性
能
参
数 | 介质耐压 | 2500VAC，1分钟 | | 绝缘电压 | ≥2500V | | 绝缘电阻 | ≥100MΩ | | 工作温度 | —35～75 ℃ | | 电源频率 | 50/60HZ | | 散热条件 | ≥25A配散热器,≥40A再加风扇强冷 选用YS-S系列散热器 | | 负载电流安全系数 | 阻性负载取2倍以上,感性负载取3倍以上 | | 外形尺寸 | 105.0L×74.0W×33.0H | | 重量 | 280g |

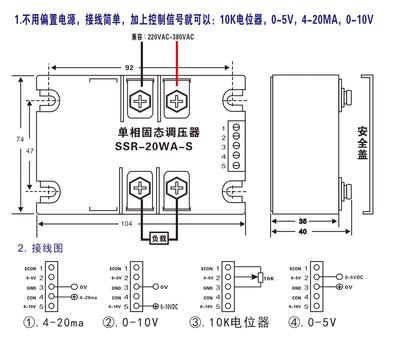

三.单相固态调压器外形尺寸和安装接线图:(单位:mm)

四.温度曲线图:
五. 固态继电器产品选用注意事项:
● 选择产品时，应根据负载的性质不同，在电流档次上留有不同的余量。（阻性负载时,可按2-3倍负载电流选取。感性或容性负载时,可按3-5 倍负载电流选取）。
● 根据负载电流与环境温度的关系，当环境温度较高或散热条件欠佳时。应增加电流容量。为防使用时负载短路，要求在负载回路中串接与本产品相应的快速断路开关或快速熔断器。
● 感性负载时，应在输出端并接压敏电阻，以防过压时损坏晶闸管。压敏电阻(MOV)的选配：240V档时选430-470V，440V档时选680-750V， 660V档时选1100-1200V。
● 安装时，要求散热器与本产品接触面之间必须平整、光洁，并在其表面均匀涂上一层导热硅脂，最后再将套上平垫圈、弹簧垫圈的螺丝对称拧紧固定。
● 当固态继电器首次工作停机后，应趁其尚有余温再紧固一下固定螺钉，以使固态继电器底板和散热器表面能够紧密接触，达到最佳散热效果。
● 不同型号固态继电器其标称电流是在环境温度为40℃时的标称电流,所以散热要充分!!
● 注意负载端不要用万用表来叛断产品的好坏!
|
