电力调整器
分享到:
电力调整器
类型: 调功器
市场价: 1500.0
商城价:
1200.00
品牌: 月盛
型号: TSCR-100A
电流: 100A
购买数量:
产品详情

电力调整器(电力调整仪)点击放大

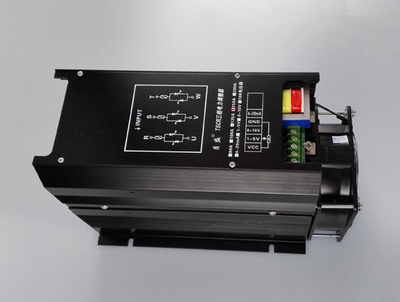

1.产品例图
电力调整器
产品名称: 电力调整器
产品型号: SCR
产品展商: 上海月盛电子科技有限公司
简单介绍
电力调整器:又称做调功调压器、功率调整器,调温控制器等等
2.产品用途

可实现手动,全自动模模拟量信号对工业电炉的加热控制,冶金,化工,纺织机械控温,调压,整流等领域。

模拟量信号:DC4-20mA、DC 1-5V、DC 0-10V、10k电位器

3.产品型号
TSCR-50A TSCR-70A TSCR-100A TSCR-120A TSCR-150A TSCR-200A TSCR-300A TSCR-400A
4.技术规格

1

负载控制元件

三只可控硅模块

2

负载电源

三相380V AC ±10% 50HZ

3

电流容量

60A.80A.100A.125A.150A.200A

4

控制板电源与功耗

电源内接:380V AC ±10% 50HZ, 功耗:2W最大

5

风扇电源

电压:380V AC 电流:0.1A以下

6快容保险丝三只选标称电流的80%

7

控制输入

4~20mA DC输入, 接收阻抗100Ω

0~10V DC 输入, 输入电阻 >500

1-5VDC 输入, 输入电阻 >500  另可接手动电位器:10K

5.产器介绍

 电力调整器TSCR系列由上海月盛电子科技有限公司生产:电力调整器又被称做调功调压器、功率调整器,电力调整仪、SCR、可控硅、温度控制器等等.
 电力调整器 (调功调压器,功率调整器),是一种无级的电力调整设备;是工业电热行业的控制利器、节电节能。 电力调整器 被广泛应用于各产业设备:如电加热锅炉、玻璃钢化炉、高温陶瓷窑炉、粉末冶金、电热铜炉、真空电镀、金属热处理、纤维染色加温设备、物理化学仪器、电力型电压输送设备、变压器一次侧控制、灯光控制系统、塑料压出机、IR红外线灯管加热、干燥机、模具加热、塑料皮革机械、吸塑机、电线电缆机械、拉丝机、贴合机、食品机械、鞋机、实验设备、船用机械、电子无尘室恒温恒湿控制等各种工业加热控制。 电力调整器 正在成为自动化产业不可缺少的设备,随着社会的不断发展对产品品质要求的不断提高,在最新温度控制系统中桦特SCR 电力调整器 应用的将越来越广泛;是一个值得您信赖与肯定的产品……
 上海月盛电子科技有限公司秉持专业、人性、科技的精神服务于广大工业自动控制的整合;让我们为您提供值得您信赖的产品与周全的服务。

6.适应范围

1. TSCR系列电力调整器:适用纯阻性加热器,IR远红外加热器,UV灯管等负载。线性加热,不间断、不闪烁。
2. 指示灯显示电力调整器工作状态;通过观察指示灯的指示状况来判断电力调整器的故障原因,方便检修。
3. 全系列加装快速熔断器及过热停止输出保护开关,保护电力调整器。
4. PC控制板工作电压和主电源无相序要求。
5. PC控制板采用贴片式生产、分离式控制方式,高耐电压、高耐电流、可维修、无任何干扰现象。
6. 内含缓启动功能,有效应对急速变化情况。
7. 使用SCR原件,比例式线性输出稳定,控制精度高。
8. 具有超温停止输出及指示功能。
9. 配线简单,安装、拆卸、移动,方便容易。

7.产品特点

1·采用进口高性能单片机作为控制,三相平衡度高、波形对称性好、直流成 分小、线性化好、控制精度高、工作稳定。
2·工作电压宽。输入工作线电压最低可达额定电压的4%,其控制精度基本不变。
3·该产品设计新颖独特,无需外接同步变压器,风机也采用380V电源,不用外接电源,且无相序限制。接线简单,维护方便。
4·多种控制信号输入:DC4-20mA、DC1-5V、DC0-10V、10k电位器,
5·可选设有软起功能,上电掉电软起保护模块。可选.
6·主电路与控制电路实现全隔离,安全可靠。
7·可实现对交、直流电机、软启动及调速.对变压器的原边调压,焊机,控温,励磁,电镀,水处理等。

8.安装注意事项及周围环境条件

1.电力调整器使用时,内部会产生热量,安装时请垂直安装且两旁需预留空隙 ,以免散热不良造成电力调整器内部温度持续上升。

2.控制箱须有空气对流通风孔,请依热空气由下往上之原理装置通风孔或加装 抽风扇。

3.请勿安装于高温或通风不佳之处所,否则请低于额定容量之70%使用。

4.避免安装于有严重水蒸气或酸、硷、腐蚀性气体之场所。

5.周围湿度:70%RH以下。(无结露)

6.周围温度:-10°C~45°C。

9.安装尺寸图
10.面板接线

11.调功器控制方式及输出波形

电力调整器波形输 出 波 形
10% Output50% Output90% Output
相 位 控 制电力调整器波形电力调整器波形电力调整器波形


资料下载
TSR-40WA-H 5脚.pdf
390.79KB下载
TSR-40DA-W5个脚.pdf
548.74KB下载
TSCR-C.pdf
545.16KB下载
TSCR-300A.pdf
2.17MB下载
