怎么样选择压敏电阻?
文章附图

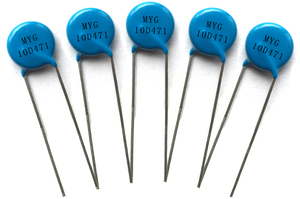

 1、首先,10d471K,指的是压敏电压是47*10^1=470V,K指的是误差+/-10%, 同样10d470K,指的是压敏电压是47*10^0=47V,其他参数的同理可知道;

 2、对于压敏电阻,最重要的参数当然是压敏电压,任何压敏电阻对于加在两端的电压都是有一条曲线的电压-电阻曲线,压敏电压就是可以简单理解为转折电压,到了这个压敏电压,压敏电阻的阻值急剧下降,电阻非常小了,注意压敏电阻是并联在线路输入端是保护后面电路的,当电阻急剧变小后,总电路电流会非常大引起空开或电路的短路保护动作,然后切断线路输入;

 3、上面就是压敏电阻的应用和原理,因此压敏电阻主要是过压保护,选择不同的压敏电压意味着在不同的过压值下才动作;(您可以简单把压敏电压理解为稳压管的击穿电压,过了这个电压,稳压管电流急剧增大,而压敏电阻则阻值急剧下降,并在线路中导致流过的电流急剧增大电路保护)

 4、另外,对于不同的压敏电阻,虽然标称有压敏电压如470V,但每一只不可能那么准确会有个变动范围,厂家参数中会给出,  比如您交流24V工作电压,那么压敏电压不能选24V,因为那样就保护了,必须大于24V,如选38V(根据压敏电压范围中下限取值);

 5、当然压敏电阻也有很多其他参数,这个您可以再查查相关资料,有很多,理解了以上基本就可以应用了.

压敏电阻
